В меню «Режим - Измерение» доступны различные
инструменты измерения для файлов чертежей и изображений.
Вы должны откалибровать базовое расстояние до
того, как станут доступны инструменты Линия (Расстояние), Полилиния
(Расстояние), Полигон и Измерение прямоугольника.
При измерении расстояний вы должны сначала
откалибровать шкалу, которую вы хотите использовать. Например, если
изображение содержит компонент с отмеченным размером 2,0 м, вы
можете использовать инструмент Калибровка для измерения размерной
линии и ввести 2,0 в качестве масштаба. Инструмент Измерить теперь
даст измерения в указанной единице измерения. Калибровки основаны
на настройках документа, но вам, возможно, придется изменить
Единицу измерения, чтобы отразить «метры» или «дюймы».
Нажмите кнопку Калибровка.
Нажмите левую кнопку мыши на первой, а затем
на последней точке расстояния, которое вы будете использовать в
качестве базовой линии.

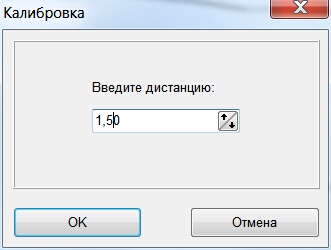

Отредактируйте калибровочное значение для
использования в качестве шкалы (единицы измерения, на которой будут
основаны все будущие измеренные расстояния) и нажмите OK.
После калибровки базового расстояния в меню
можно выбрать следующие инструменты измерения:
Расстояние
(линия)
Измеряет линию (расстояние) между двумя
выбранными точками на основе калиброванной базовой линии.
Полилингия
(ломаная)
Позволяет измерить многосегментную линию. При
использовании этого инструмента каждый последующий щелчок левой
кнопкой мыши добавляет сегмент линии к полилинии.
(От руки доступен)
Прямоугольник
Позволяет измерить прямоугольную область.
Полигон
Позволяет измерить многоугольную форму.
|
